如何将MOXA NPort串口服务器的串口安装映射成用户计算机的本地串口?
2012-11-23 13:29:24      2936次浏览

Windows系列操作系统安装步骤:
第一部分:安装
1. 将NPort连接到网络上,打开电源。
2. 从光盘上安装NPort管理工具——NPort Search Utility
3. 打开NPort Search Utility
4. 点“search”或从指定IP“search ip”来搜索NPort
注意:在配置NPort时,请将主机IP 与NPort IP 在同一网段中,NPort默认IP:192.168.127.254
5. 选择相对应的NPort双击;
6. 进入web 配置界面,在“Basic”下对产品名称、日期等进行基本设置
注意:在设置完各项后请单击“submit”提交设置。
7. 在“Network”下对IP 地址及其他的网络设置进行设置
8. 在“Serial”下可对各个端口进行基本设置,如波特率、校据位、校验位、停止位
9. 在“Operating Mode”下,选择各端口设置工作模式(本向导选择Real COM Mode)
10. 选择“Real COM Mode”模式后,使用“NPort Windows Driver Manager”映射端口
11. 点击“Add”将对应的Nport的端口映射到主机上,并设定端口号
12. 点击“Apply”保存,退出

第二部分:测试
1. 安装光盘中的PComm Lite 软件
2. 使用环测线连接需要测试的端口
3. 运行PComm Terminal Emulator 程序
4. 进入界面,点击“Open”,选择正确的Com Port,并配置正确的串口通讯参数,点击“确定”来打开映射好的端口
5. 测试结果:敲击键盘(即发送数据),若窗口内没任何字符(表明你的数据未被接收);若在另一个窗口内显示所有刚发送的字符(表明你的数据已被接收)
注意:被激活的窗口为发送数据的窗口,因此这个窗口不应该显示已发送出去的数据。
附:环测接线见最后示意图。

Linux系列操作系统安装步骤
第一部分:安装
1. 将NPort连接到网络上
2. 打开计算机,进入系统命令行界面,并在#提示符下进行操作
3. #pwd /*查看当前目录,确保当前在根目录下
4. 使用软盘
4.1 #dosdir a: /*显示A 盘上的文件,记下文件名
4.2 #doscp a:/npreal.tgz / /*将安装文件复制到根目录
5. 或者也可以从MOXA网站下载驱动,并使用cd命令转移到驱动所在目录
6. #tar xvfz npreal.tgz
7. #cd /tmp/moxa
8. #./mxinst
9. #cd /usr/lib/npreal2/driver
10. #./mxaddsvr 10.0.1.87 8 4001 966
11. (本向导中NPort IP 为10.0.1.87,端口数为8)
12. #reboot

第二部分:测试
1. 使用环测线连接需要测试的端口
2. 进入系统命令行界面,并在#提示符下进行操作
3. #cat < /dev/ttyr00
4. 切换用户窗口,进入系统命令行界面,并在#提示符下进行操作
5. #cd /etc
6. #ls> /dev/ttyr01
7. 测试结果:此窗口内没任何字符,请在cat 指令的窗口内查看ls的结果,说明此端口发送正常,另一端口接收正常;反之亦然。

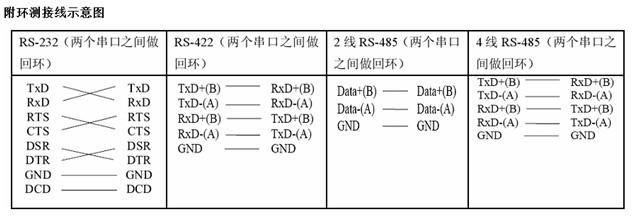

附环测接线示意图
