双射频设计:无线桥接模式在电力除冰系统中的应用
2013-08-24 15:53:47      1236次浏览

项目描述

当冰 雪堆积在输电线路杆塔上,会严重威胁到电网的完整性和安全性。作为国家民生大计的电力系统,必须确 保在极端寒冷的气候条件下的持续工作,因此需要在输电线路杆塔上加装除冰系统来预防冬季断电的发生 。中国某电网运营商安装了摄像头和传感器来监测除冰系统的运行情况。最初,公司希望借用现有光纤网 络连接所有的输电线路杆塔。然而,并不是电网中的每一个输电线路杆塔都配备了光纤接口。而通过既有 网络将这些输电线路杆塔连接起来,也很容易影响现有的网络,从而引发停电,这也不是一个最佳解决方 案。为了解决这个问题,公司选用了Moxa无线解决方案,无需任何物理连接就可以将所有的输电线路杆塔 接入既有的光纤网络。

系统需求

可靠的通信网络,以监 测除冰系统的运行
支持光纤、以太网和无线联网解决方案,将设备接入新的监控系统中
网络设备必须承受零下温度的环境考验,以减少维运作业
Moxa解决方案




虽然类似网络通常采用GSM/GPRS解决方案,但移动解决方案显然无法满足视频 监控对高数据量的需求。所以,Moxa推荐采用IEEE 802.11a/b/g通信的无线解决方案。此外,客户希望安 装一台AP来接入相邻杆塔上的多个客户端设备,但是一旦AP发生故障,那么所有的客户端都将失去网络连 接。不仅如此,不同的海拔和多山的地形,对安装配置和天线校准都带来一定的挑战。

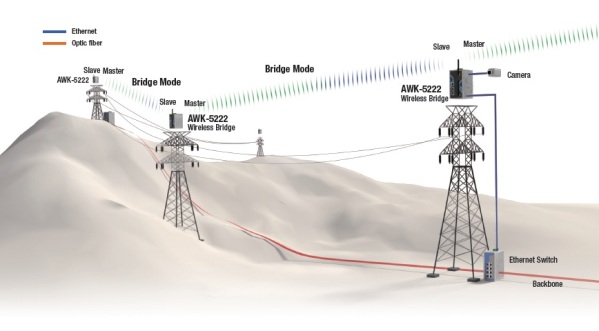

Moxa AWK-5222工业级IEEE 802.11a/b/g双射频无线AP/Bridge/Client可以解 决以上这些问题。AWK-5222拥有两个独立的射频模块,一个可以作为slave向上接入AWK-5222 master,另 一个则可以作为master向下接入AWK-5222 slave。这种无线桥接的模式也消除了多径传播的可能性。

此外,AWK-5222包括两个以太网端口;一个连接了安全盒中的摄像头和传感器 ,来监控整个杆塔的运行环境,另一个则为那些不具备光纤接入能力的杆塔提供非网管交换机的连接。在 紧急情况下,缺乏光纤连接的杆塔可以利用AWK-5222的RSTP冗余技术,将电网中所有的杆塔传数据接入现 有的光纤网络。因此,AWK-5222提供了一个超越标准的无线冗余解决方案,并为整个电网提供了高可靠性 和安全性。

Why Moxa

高速WLAN网络,提供实时视频数 据监控和快速响应
支持RSTP,降低连接故障并消除回路,允许远程杆塔设备接入光纤网络
无线桥接技术防止无线的多径传播,无线连接最高可达8km
