使用 IEEE 1588 v2 达到变电站过程总线采样值的同步
2013-08-24 15:50:06      1231次浏览

项目背景

江苏 省过去几十年的经济快速发展使其成为中国能源需求最大的省份之一。500 千伏电网作为骨干,江苏省使 用了中国最大的电网之一。220 千伏的传输设备覆盖了省内的所有城区和郊区。江苏省电力公司在采购过 程中对于电网设备的选择标准是:先进的技术,高可靠性,优质服务。

在苏 州500 kV 变电站中,电流电压互感器(CT/VT)以及合并单元将模拟信号转化为IEC 61850-9-2 数字信号 。为了在过程层中提供采样测量值的精确同步,江苏电力公司基于IEEE 1588合并单元同步标准做了一个 新颖的设计。在这个项目中,Moxa 提供IEC 61850 以太网交换机,在IEC 61850 过程层中提供精确到 IEEE 1588 v2 纳秒级的时钟同步解决方案。

系统要求

采样测量值(SMV)纳秒级时钟同步
零丢包以太网交换机用于关键性GOOSE传输
下 一代IED 保护继电器,支持IEEE 1588 普通时钟功能
系统优势

IEEE 1588 v2 精确计时,提高监控和诊断能力
IEEE 1588 免除了额外专门的时间同步器, 减少了 连接至传感器的费用
使用最新 IEEE 1588 v2 技术,防止技术过时
系统描述




高准确度的采样测量值(SMV)是过程总线环境中准确的系统可靠性分析的重 要元素。没有一个很好的同步SMV过程层流,系统将达不到分别保护,同步相测量,或者数字错误记录。

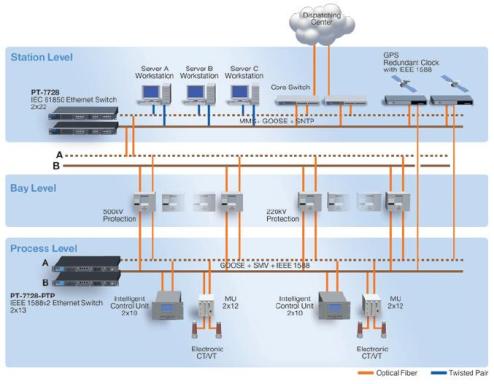

使用在该项目中的Moxa IEC 61850 工业以太网交换机形成一个双冗余光纤骨 干网,2个树状拓扑结构增加额外可靠性。电子CT/VT 和合并单元都是成双安装。在过程层,Moxa 以太网 交换机使用IEEE 1588 v2 透明时钟功能来达到SMV流的纳秒级精确同步,同时免除了使用1PPS或 IRIG-B 来传播高准确度时钟信号的额外需求。另外,强固的Moxa 以太网交换机还提供GOOSE传输的零丢包。

IEEE 1588 v2 标准在未来对于电力公司将变的越来越重要。从现在开始就使 用该技术,江苏电力公司打造了一个领先的网络,避免了系统升级费用。同时,该技术还能通过监控和故 障排除手段的改进为电力公司增加效率和正常运行时间。
