智能制造-海尔中央空调工厂互联项目
2018-01-06 14:08:11      1410次浏览

        海尔原有空调工厂自动化程度比较低,先为提升生产效率,响应国家“智能制造2025”的号召,进展迁址和空调产线自动化升级改造。

        新建海尔智能互连工厂将坐落于中德工业园内,为能支持互联工厂业务需求,将建设集“自动化”、”智能化“的先进互联网工厂。海尔黄岛水冷空调事业部是海尔空调全国工厂的重要组成部分,也将作为海尔智能示范工厂之一。

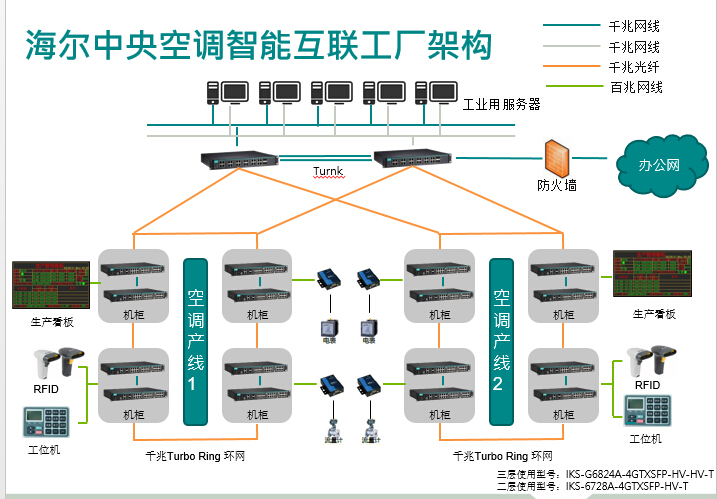

拓扑概述

n全网核心、汇聚、接入三层架构,层次清晰,功能明确。
n全网采用冗余性架构,除接入设备之外,其余任意故障(包括设备及线缆)出现问题,业务数据不受影响。全网冗余机制为AA机制,不存在主备切换而导致较长的收敛时间。
n生产网络与办公网络隔离,生产系统不会受到办公网络及其他外部网络影响,保障产线的正常运作。

黄岛中央空调会作为中德工业园海尔工厂的总出口,连接青岛工业园总部。

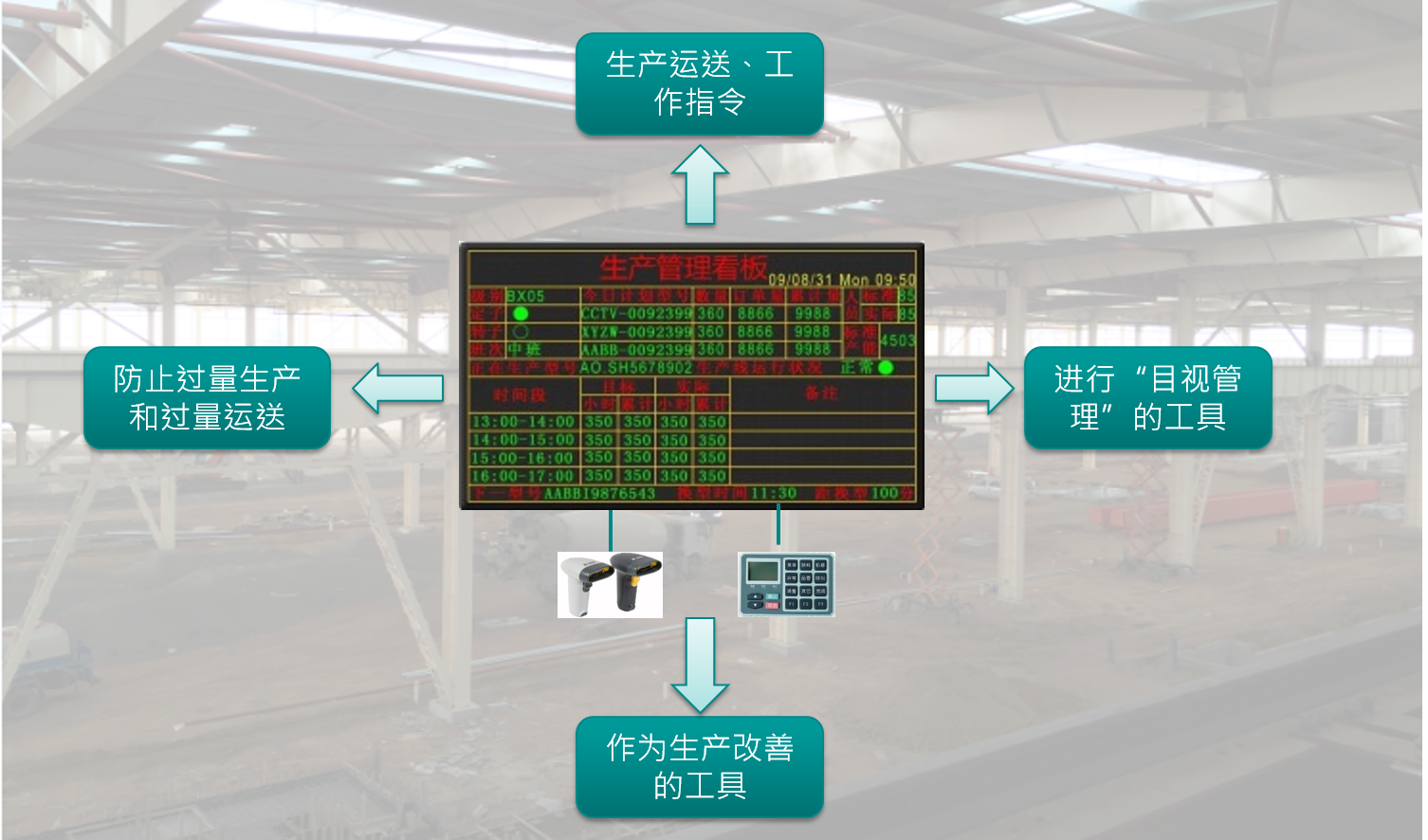

工业网络应用:MES-生产看板数据传输

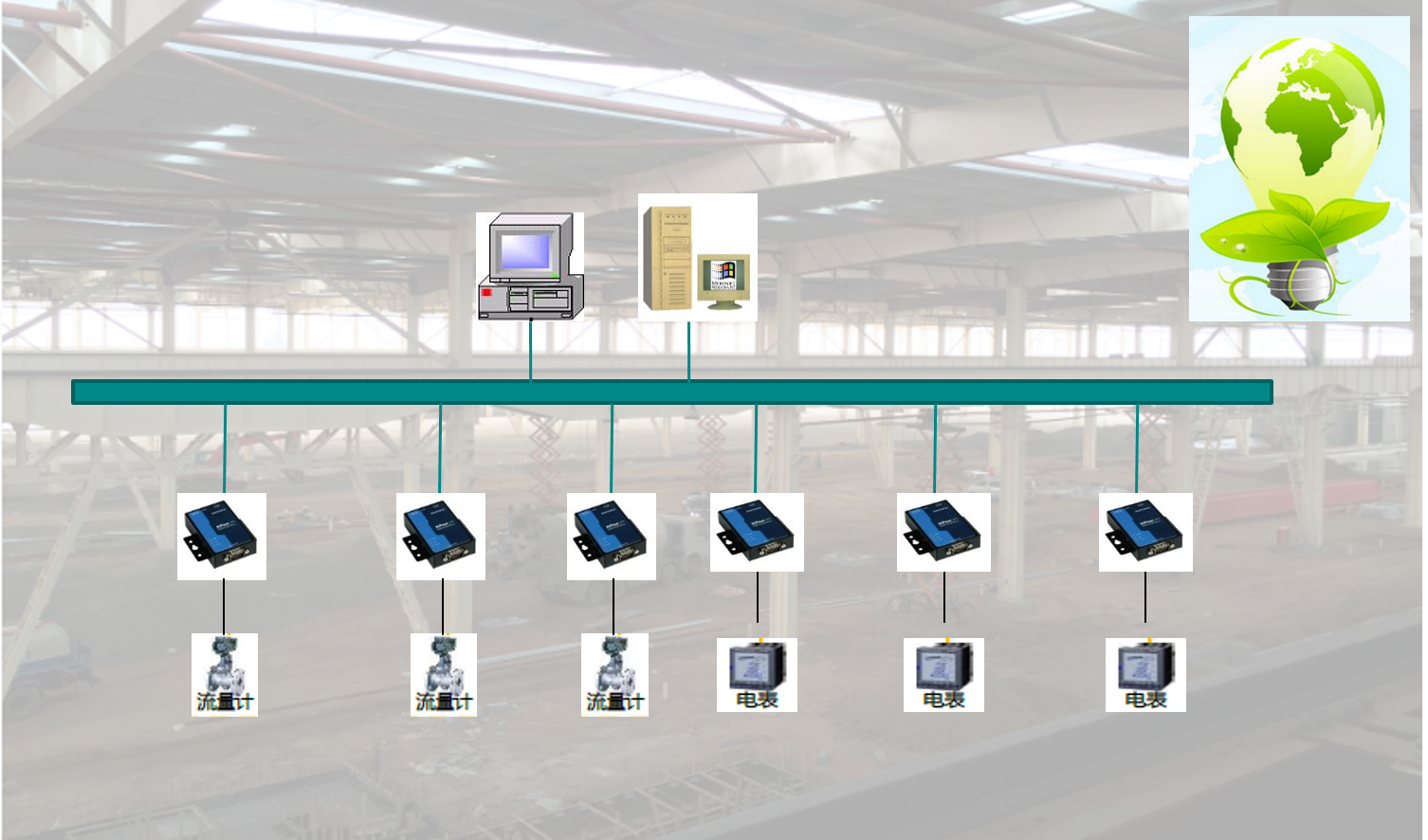

工业网络应用:集中能源消耗采集监控

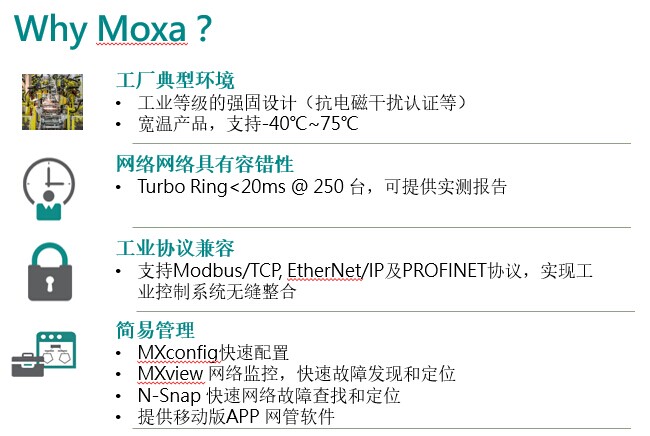

系统需求:工厂典型环境-设备稳定性、可靠

工厂典型环境:电磁干扰、浪涌、高低温、震动、粉尘等

举例:海尔某工厂项目中使用H3C 交换机,出现丢包导致生产统计数据丢失,产量数据对不上的情况

系统需求:网络具有容错性

举例:网络中出现单链路故障,或单节点故障,网络能在20ms内恢复通信,以确保生产数据可靠传输

系统需求:工业协议兼容性

PROFINET、EtherNet/IP、Modbus等主流工业协议市占率占66%以上
